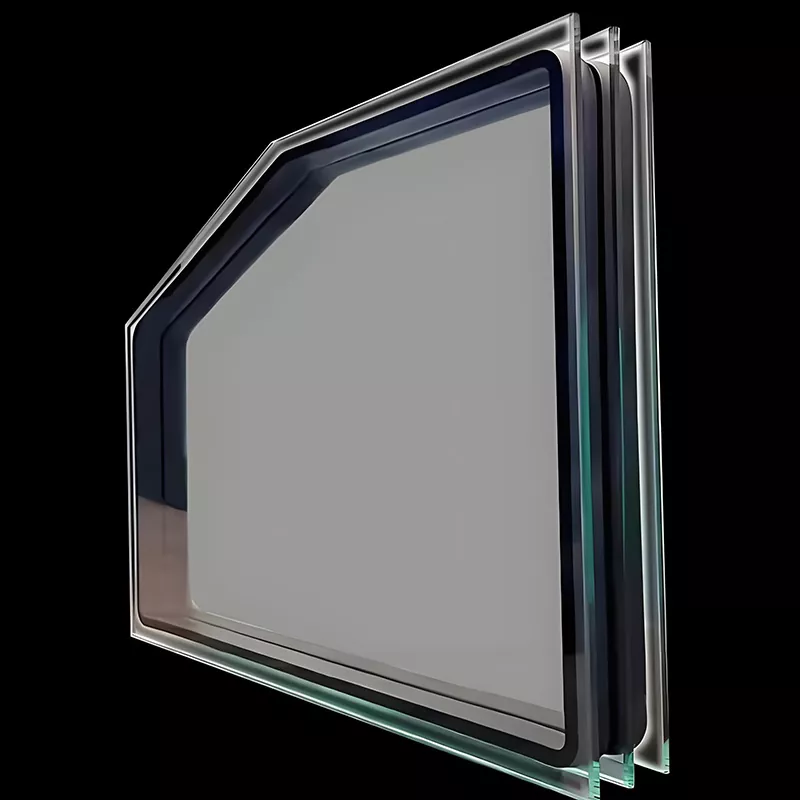

Verre isolé 4SG

Paramètres techniques

Caractéristiques et applications du produit

Le principal avantage du verre isolant 4SG réside dans « l’étanchéité des bords chauds + une économie d’énergie à haut rendement ». Il adopte un ruban d'étanchéité à bords chauds intégré pour remplacer les entretoises traditionnelles en aluminium, éliminant complètement l'effet de pont froid et évitant la condensation et la moisissure sur les bords du verre en hiver. La valeur U est aussi faible que 1,4 W/(㎡·K), dépassant de loin celle du verre isolant traditionnel. Équipé d'un revêtement Low-e et d'un remplissage de gaz argon de haute pureté, le taux de blocage infrarouge atteint ≥85 %, bloquant les températures élevées en été et bloquant la chaleur en hiver. Pendant ce temps, l'étanchéité intégrée élimine les erreurs de collage manuel, avec un taux de fuite d'air annuel ≤0,5 %, garantissant des performances d'étanchéité plus stables.

Les scénarios applicables couvrent tous les types de bâtiments économes en énergie :

Applications résidentielles : Convient aux résidences ordinaires, aux rénovations d'anciennes communautés et aux bâtiments résidentiels sensibles au bruit donnant sur les rues ; peut remplacer directement le verre traditionnel sans modifier le cadre d'origine.

Applications commerciales : Utilisé dans les immeubles de bureaux, les hôtels ordinaires, les écoles et les magasins pour répondre aux exigences générales en matière d’économie d’énergie et d’isolation phonique.

Scénarios spéciaux : adaptable aux régions très froides du nord de la Chine (pont anti-froid) et aux lucarnes de bâtiments à plusieurs étages, équilibrant les économies d'énergie et la commodité d'installation.

Il peut être équipé d'un revêtement Low-e simple argent/double argent pour s'adapter de manière flexible aux différentes régions climatiques et aux budgets d'économie d'énergie.

Détails de production

L'ensemble du processus de production adopte une chaîne de montage automatisée. Le verre de base est du verre flotté de haute qualité, qui subit un nettoyage et un séchage sous vide sans eau et sans poussière avant d'entrer dans le processus de base : le ruban d'étanchéité à bord chaud intégré est collé avec précision au verre grâce à un équipement de haute précision, un déshydratant à haute efficacité intégré absorbe la vapeur d'eau et du gaz argon de haute pureté (concentration ≥ 90 %) est rempli pour améliorer les performances d'isolation thermique et phonique ; Un revêtement à faible émissivité est déposé sur la face interne de la cavité selon les besoins, et enfin un traitement de revenu complet est effectué pour améliorer les propriétés mécaniques. Il n’y a pas de collage manuel tout au long du processus, ce qui évite les erreurs de scellage et garantit la cohérence du produit.

Le ruban d'étanchéité à bord chaud est fabriqué en matériau polymère résistant aux intempéries, qui peut résister aux changements de température de -40 ℃ à 80 ℃, avec une excellente résistance au vieillissement et aux UV, évitant ainsi les défaillances d'étanchéité causées par la dilatation et la contraction thermiques. Le bord du verre est finement meulé et chanfreiné, sans bavures ni écaillage, réduisant ainsi la concentration des contraintes et le risque de casse. Le dessicant intégré absorbe la vapeur d'eau dans la cavité pendant une longue période pour éviter la buée et la condensation. Après un traitement de trempe complet, le verre se brise en particules obtuses, garantissant une utilisation sûre, et la durée de vie globale est ≥20 ans.

Résumé des principaux avantages du produit

Pas de pont thermique avec Warm Edge : le ruban intégré remplace les entretoises en aluminium, résolvant complètement la condensation des bords, garantissant une température intérieure plus uniforme en hiver et adapté aux zones très froides.

Haute étanchéité à l'air et durabilité : aucune erreur de collage manuel, taux de fuite d'air annuel ≤ 0,5 %, performances d'étanchéité dépassant de loin les processus traditionnels, durée de vie ≥ 20 ans.

Installation pratique et efficace : même taille et poids que le verre isolant traditionnel, peut être directement remplacé sans modification du cadre, ce qui rend la rénovation des anciennes communautés résidentielles plus pratique.

Performance de sécurité fiable : le traitement de trempe complet garantit une forte résistance aux chocs, les bords finement meulés évitent la concentration de contraintes, adaptés à divers scénarios de bâtiments de grande et basse hauteur.

Économie d'énergie rentable : équilibre l'effet d'économie d'énergie et le coût, plus rentable que le verre multi-panneaux et le verre triple argent Low-e, adapté aux projets d'approvisionnement en gros.

Comparaison avec des produits similaires

Description de la structure et de la conception

Verre isolé 4SG

La structure centrale du verre isolant 4SG est principalement constituée d'un double verre à simple cavité et d'un triple verre à double cavité, avec des spécifications communes comme suit :

Double vitrage à cavité unique (5+12A+5) : version de base, valeur U 2,0-2,2 W/(㎡·K), isolation acoustique ≥40 dB, adaptée aux résidences ordinaires et aux magasins avec un rapport coût/performance équilibré ;

Double cavité en verre (6+12A+6) : version épaissie, valeur U 1,8-2,0 W/(㎡·K), résistance aux chocs plus forte, adaptée aux zones sensibles au bruit ;

Double cavité triple verre (5+12A+5+12A+5) : version haut de gamme, valeur U 1,4-1,8 W/(㎡·K), isolation phonique ≥45 dB, adaptée aux zones très froides et aux murs-rideaux des immeubles de bureaux.

Il peut être combiné avec un processus de stratification pour fabriquer du verre isolant feuilleté 4SG, qui possède à la fois des propriétés d'économie d'énergie et antidéflagrantes.

En termes de conception, il prend en charge la personnalisation de la transmission de la lumière (60 % à 80 %) et de la couleur, avec des couleurs optionnelles telles que le gris clair, le bleu clair, le transparent incolore, s'adaptant à différents styles de façades de bâtiments ; il prend en charge la personnalisation des tailles conventionnelles et non standard (maximum personnalisable 2440 mm × 3660 mm), adapté aux portes, fenêtres, murs-rideaux, toits lumineux et autres structures. Lors de l'installation, des bandes de pression spéciales et de la colle à verre neutre sont utilisées pour la fixation afin de garantir une contrainte uniforme sur le verre, et un espace d'expansion raisonnable est réservé sur les bords pour éviter la casse causée par une différence de température excessive. Il est interdit de démonter la cavité en privé pour éviter d'endommager la structure d'étanchéité à bord chaud.

Verre multi-panneaux à super économie d'énergie

La structure de base du verre multi-panneaux à super économie d'énergie est principalement constituée d'un triple verre à double cavité et de quatre verres à triple cavité, avec des spécifications communes comme suit :

Double cavité à triple verre (5+12A+5+12A+5) : version de base, valeur U 1,2-1,5 W/(㎡·K), rapport coût/performance équilibré, adaptée aux bâtiments généraux à économie d'énergie haut de gamme ;

Double cavité triple verre (6+12A+6+12A+6) : version épaissie, valeur U 1,0-1,2 W/(㎡·K), isolation acoustique ≥48 dB, adaptée aux zones très froides/chaudes ;

Triple cavité à quatre verres (5+12A+5+12A+5+12A+5) : version Ultimate, valeur U ≤0,8 W/(㎡·K), isolation acoustique ≥50 dB, adaptée aux scénarios de haut niveau tels que les maisons passives et les laboratoires.

Il peut être combiné avec un processus de stratification pour fabriquer du verre feuilleté à plusieurs panneaux à économie d'énergie, qui présente à la fois des effets antidéflagrants et économes en énergie.

En termes de conception, il prend en charge la personnalisation de la transmission de la lumière (50 % à 75 %) et de la couleur, avec des couleurs optionnelles telles que le gris clair, le bleu clair, le transparent incolore, s'adaptant à différents styles de façades de bâtiments ; il prend en charge la personnalisation des tailles conventionnelles et non standard (maximum personnalisable 2440 mm × 3660 mm), adapté aux murs-rideaux, aux portes et fenêtres de forme spéciale, aux fenêtres du sol au plafond, aux toits lumineux et autres structures. Lors de l'installation, il est nécessaire d'assurer une contrainte uniforme sur le verre, d'utiliser des cadres porteurs spéciaux et de la colle structurelle pour la fixation, de réserver un espace d'expansion raisonnable sur les bords pour éviter la casse causée par une différence de température excessive ou une contrainte inégale, et il est interdit de démonter la cavité en privé pour éviter d'endommager la structure d'étanchéité.

Verre clair

Le verre transparent peut adopter trois structures de base : « trempé monocouche », « trempé feuilleté » et « trempé isolé » selon les exigences du scénario d'application :

Version trempée monocouche (généralement 5-8 mm) : convient aux portes, fenêtres et cloisons intérieures ordinaires, équilibrant la lumière du jour et la sécurité de base ;

Version trempée laminée (généralement 5+0,76PVB+5) : convient aux toits de faible hauteur et aux fenêtres fermées par balcon, avec des propriétés antidéflagrantes et antichute ;

Version trempée isolée (généralement 5+12A+5) : Convient aux portes et fenêtres situées dans des zones présentant de grandes différences de température, équilibrant les effets d'isolation thermique et phonique de base.

En termes de conception, il prend en charge la personnalisation de la transmission de la lumière (60 % à 80 %) et de la couleur, avec des couleurs optionnelles telles que le gris clair, le bleu clair, le transparent incolore, s'adaptant à différents styles de façades de bâtiments ; il prend en charge la personnalisation des tailles conventionnelles et non standard (maximum personnalisable 2440 mm × 3660 mm), adapté aux murs-rideaux, aux portes et fenêtres de forme spéciale, aux fenêtres du sol au plafond, aux vérandas et autres structures. Lors de l'installation, aucun cadre spécial n'est requis, il peut remplacer directement le verre isolant traditionnel, fixé avec des bandes de pression spéciales et de la colle à verre, et un espace d'expansion raisonnable est réservé sur les bords pour éviter les bris de verre causés par une différence de température excessive. Il est interdit de démonter la cavité à titre privé pour éviter d'endommager la structure d'étanchéité.

Verre à faible émissivité

La structure centrale du verre Low-e est principalement une combinaison isolée, avec des types et spécifications courants comme suit :

Verre isolé Low-e mono-argent (5+12A+5/6+12A+6) : convient aux bâtiments généraux économes en énergie avec un rapport coût-performance équilibré ;

Verre isolant double argent Low-e (5+12A+5) : meilleures performances d'économie d'énergie, valeur U ≤2,2, adapté aux zones très froides/chaudes ;

Verre isolant triple argent Low-e (5+12A+5) : économie d'énergie ultime, valeur U ≤1,8, adapté aux maisons passives et aux immeubles de bureaux haut de gamme.

Il peut être combiné avec un processus de stratification pour fabriquer du verre isolant feuilleté Low-e, qui possède à la fois des propriétés d'économie d'énergie et antidéflagrantes.

En termes de conception, il prend en charge la personnalisation de la transmission de la lumière (50 % à 75 %) et de la couleur, avec des couleurs optionnelles telles que le gris clair, le bleu clair, le transparent incolore, s'adaptant à différents styles de façades de bâtiments ; il prend en charge la personnalisation des tailles conventionnelles et non standard (maximum personnalisable 2440 mm × 3660 mm), adapté aux murs-rideaux, aux portes et fenêtres de forme spéciale, aux fenêtres du sol au plafond, aux toits lumineux et autres structures. Lors de l'installation, il est nécessaire d'assurer une contrainte uniforme sur le verre, d'utiliser des cadres porteurs spéciaux et de la colle structurelle pour la fixation, de réserver un espace d'expansion raisonnable sur les bords pour éviter les bris de verre causés par une différence de température excessive ou une contrainte inégale, et il est interdit de démonter la cavité en privé pour éviter une défaillance de l'étanchéité.

Verre enduit

La structure centrale du verre à couches est divisée en deux catégories :

Verre à couche trempé (généralement 5 à 8 mm) : convient aux portes, fenêtres et cloisons intérieures de faible hauteur, équilibrant la protection solaire, la sécurité et la protection de base ;

Verre à couches isolantes (généralement 5+12A+5) : Convient aux portes, fenêtres, murs-rideaux de grande hauteur et aux projets dans des zones présentant de grandes différences de température. La couche de revêtement fait face au côté intérieur de la cavité isolée, équilibrant la protection solaire, l’isolation thermique et l’isolation phonique. Du gaz argon de haute pureté peut être rempli pour améliorer l'effet d'isolation thermique.

En termes de conception, il prend en charge la personnalisation de la transmission de la lumière (50 % à 80 %) et de la couleur, avec des couleurs optionnelles telles que le gris clair, le bleu clair, le transparent incolore, s'adaptant à différents styles de façades de bâtiments ; il prend en charge la personnalisation des tailles conventionnelles et non standard (maximum personnalisable 2440 mm × 3660 mm), adapté aux murs-rideaux, aux portes et fenêtres de forme spéciale, aux fenêtres du sol au plafond et à d'autres structures. Lors de l'installation, assurez-vous strictement que la couche de revêtement fait face au côté intérieur de la cavité isolée, fixée au cadre au moyen de colle structurelle spéciale et de bandes de pression, et qu'un espace d'expansion est réservé sur les bords pour éviter les bris de verre causés par la différence de température.

Verre d'art

La structure de base du verre d’art est divisée en deux catégories :

Verre d'art trempé (généralement 5 à 8 mm) : convient aux cloisons intérieures, aux murs de fond, aux portes coulissantes et à d'autres scénarios, équilibrant la décoration et la sécurité de base ;

Verre d'art trempé feuilleté (généralement 5+0,76PVB+5) : convient aux vitrines de faible hauteur, au verre de balcon, aux fenêtres paysagères extérieures, avec des propriétés antidéflagrantes et antichute, et reste intact après rupture pour une meilleure sécurité.

En termes de conception, il prend en charge la personnalisation du contrôle solaire et de la perspective unidirectionnelle, avec un coefficient d'ombrage réglable de 0,3 à 0,6, des couleurs optionnelles telles que le gris argenté, l'or clair, le marron, se coordonnant avec diverses couleurs de charpente du bâtiment ; il prend en charge la personnalisation des tailles conventionnelles et non standard (maximum personnalisable 2440 mm × 3660 mm), adapté aux murs-rideaux, aux portes et fenêtres de forme spéciale et à d'autres structures, fixé avec le cadre à l'aide de bandes de pression spéciales et de colle à verre, et un espace d'expansion est réservé sur les bords pour éviter les bris de verre causés par la différence de température.

Verre transparent vs verre ultra-clair

En termes de design, il prend en charge la combinaison de la décoration locale et de l'application globale, et peut être assemblé avec du verre transparent ordinaire et du verre ultra-clair pour créer une esthétique en couches ; les motifs et les textures peuvent être personnalisés selon les besoins, le style chinois peut choisir des motifs de paysage sculptés et dépolis, le style industriel peut choisir des textures filaires et Changhong, le style de luxe léger peut choisir des motifs de dégradés de glaçage coloré ; lors de l'association avec les cadres, des bandes de pression cachées sont utilisées pour la fixation, équilibrant l'esthétique et la fermeté, et un espace d'expansion est réservé sur les bords pour s'adapter aux changements de température et éviter le bris du verre.

Il prend en charge la personnalisation des tailles conventionnelles et non standard (maximum personnalisable 2440 mm × 3660 mm), adapté aux structures de construction de base telles que les portes ordinaires, les fenêtres, les cloisons plates et les murs-rideaux économiques, fixés avec divers cadres à l'aide de colle de verre standard et de bandes de pression, et un espace d'expansion raisonnable est réservé sur les bords pour éviter les bris de verre causés par la différence de température. En tant que verre de base, il peut parfaitement s'adapter au revêtement ultérieur, au vernis coloré et à d'autres processus sans affecter l'apparence et les performances après une mise à niveau fonctionnelle.

Mode d'emploi et précautions

L'installation doit être effectuée par des professionnels, à l'aide de bandes de pression spéciales et de colle à verre neutre pour la fixation afin d'assurer une contrainte uniforme sur le verre. Il est interdit de cogner les coins des vitres. Il peut remplacer directement le verre isolant traditionnel et aucune modification supplémentaire du cadre n'est requise pour une rénovation ancienne.

Pour le nettoyage quotidien, essuyez délicatement avec un chiffon doux et un détergent neutre. Il est interdit d'utiliser de la laine d'acier ou des objets pointus pour rayer la surface du verre et d'éviter tout contact de réactifs acides ou alcalins avec le ruban d'étanchéité à bord chaud pour éviter la corrosion et le vieillissement.

Vérifiez régulièrement l'étanchéité de la cavité. En cas de formation de buée, d'infiltration d'eau ou de condensation, l'ensemble de la vitre doit être remplacé à temps. De telles situations sont principalement causées par un défaut d’étanchéité et la précision de l’installation doit être vérifiée simultanément.

Évitez que des objets lourds ne heurtent le verre, en particulier les portes de grande hauteur, les fenêtres et les fenêtres du sol au plafond, pour éviter les bris et les chutes ; si des fissures apparaissent, arrêtez de l'utiliser et remplacez-le immédiatement pour éviter d'endommager davantage la structure d'étanchéité.

Ne rincez pas à l'eau froide immédiatement après une exposition à des températures élevées et enlevez la neige et la glace sur la surface du verre en hiver pour éviter les fissures du verre causées par une différence de température excessive ou une contrainte inégale.

Il est interdit de démonter la cavité ou de couper le verre en privé, afin de ne pas endommager la structure d'étanchéité à bord chaud intégrée et provoquer une défaillance complète des performances d'économie d'énergie et d'étanchéité du produit.

Foire aux questions (FAQ)

Q : Quelle est la différence entre le « scellement à bord chaud » du verre isolant 4SG et le scellement d'espacement en aluminium traditionnel ?

R : La principale différence réside dans le pont thermique et la précision de l’étanchéité. Le ruban warm-edge n’a aucune conductivité thermique, éliminant ainsi complètement le pont thermique de bord (pas de condensation en hiver) ; et le moulage intégré ne présente aucune erreur de collage manuel, avec un taux de fuite d'air annuel de seulement 0,5 %, et la durée de vie d'étanchéité dépasse de loin celle des entretoises traditionnelles en aluminium.

Q : Le verre isolant 4SG peut-il remplacer directement le verre isolant traditionnel à la maison ?

R : Oui. Il a les mêmes dimensions et le même poids que le verre isolant traditionnel, il ne nécessite pas de modification des cadres de portes et de fenêtres et s'adapte directement aux trous d'installation et aux bandes de pression d'origine. Aucun coût de charpente supplémentaire n'est requis pour la rénovation économe en énergie des anciennes communautés résidentielles.

Q : Le gaz argon rempli va-t-il fuir ? Cela affecte-t-il l'effet d'utilisation ?

R : Le taux de fuite est extrêmement faible. La structure d'étanchéité intégrée rend le taux de fuite annuel d'argon ≤ 0,5 %, et une concentration de plus de 80 % peut être maintenue après 15 ans d'utilisation normale, ce qui n'affectera pas de manière significative l'effet d'isolation thermique et phonique.

Q : Le ruban d’étanchéité du verre isolant 4SG vieillira-t-il ?

R : Il vieillira lentement, mais la durée de vie est garantie. Le ruban est fabriqué en matériau polymère résistant aux intempéries, aux UV et aux hautes/basses températures, avec un cycle de vieillissement normal de ≥20 ans, dépassant de loin la durée de vie des mastics traditionnels (10-15 ans).

Q : Peut-il résoudre le problème de la condensation sur les bords du verre lorsqu'il est utilisé dans les zones très froides du nord de la Chine ?

R : Oui. Le scellement des bords chauds bloque complètement la conduction thermique des bords sans effet de pont thermique. Même si la différence de température intérieure et extérieure est importante en hiver, le bord du verre ne se condensera pas et ne moisira pas, gardant l'intérieur sec et bien rangé.

Q : Le verre isolant 4SG est-il adapté à une utilisation dans les zones très froides du nord de la Chine ?

R : Très approprié. Le scellement des bords chauds peut résoudre complètement le problème de la condensation et de la moisissure sur les bords du verre en hiver nordique. La version à triple verre et double cavité a une valeur U aussi basse que 1,4, ce qui peut réduire considérablement les pertes de chaleur intérieure, la consommation d'énergie de chauffage et s'adapter à un environnement à basse température de -40 ℃.

Q : La teinte verdâtre du verre transparent affectera-t-elle l’effet de décoration ?

R : Non. La teinte verdâtre du verre transparent est légère et ne peut être remarquée que lorsque du verre sur une grande surface est épissé ou à des angles de lumière spécifiques. Il n'affecte pas du tout l'effet de décoration global dans les scénarios résidentiels et commerciaux quotidiens et peut être affaibli par des rideaux, des éclairages et d'autres collocations, avec un rapport coût/performance dépassant de loin le verre ultra-clair.

Services d'approvisionnement et de personnalisation

La société fournit des services uniques de personnalisation et d'approvisionnement en verre isolant 4SG, prenant en charge la personnalisation complète des paramètres de base : type de structure (double verre à cavité unique/triple verre à double cavité), épaisseur du verre (5-8 mm), type de revêtement (simple argent/double argent Low-e), transmission de la lumière et couleur. En combinaison avec le climat, le niveau d'économie d'énergie et le scénario d'installation du site du projet, nous proposons des programmes d'optimisation exclusifs.

Nous fournissons gratuitement des services de mesure sur site, de simulation des effets d'économie d'énergie et de divulgation technique, et publions des rapports détaillés sur les paramètres et des dessins de conception avant la production en série. Les achats en gros bénéficient de remises substantielles. La logistique adopte un emballage standardisé à cadre en bois résistant aux chocs, en se concentrant sur la protection des coins en verre et des structures d'étanchéité, et livre à la porte dans tout le pays ; le service après-vente offre une garantie de 2 ans. Pendant la période de garantie, les produits présentant un défaut d'étanchéité, une buée dans la cavité, un délaminage du revêtement et d'autres problèmes causés par des dommages non humains peuvent être remplacés gratuitement. Des services de consultation technique et de fourniture d'accessoires à vie sont fournis pour assurer la bonne mise en œuvre de divers projets de construction.
